Автоматика для погружного насоса скважины с плавным пуском/стопом Политех

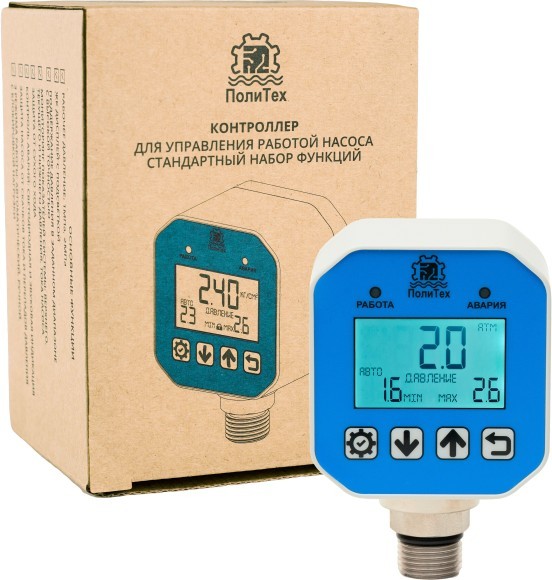

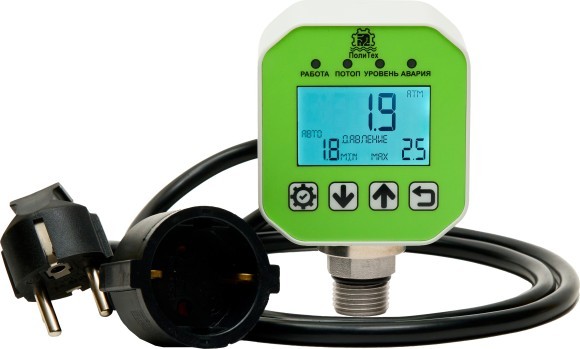

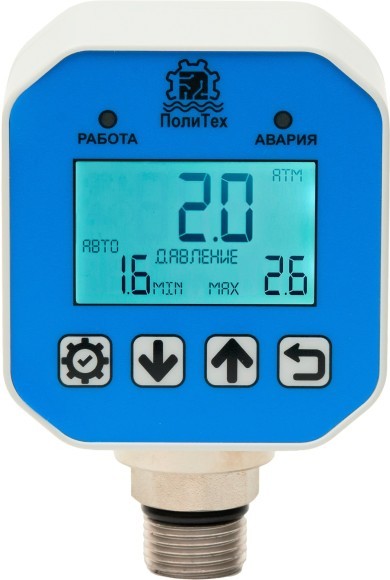

Микропроцессорный контроллер для управления работой насоса «ПолиТех» серии КД-М с плавным пуском в базовой комплектации соединяет в себе функциональные возможности сразу нескольких устройств автоматики для насоса: реле сухого хода для насоса и защиты от работы на перекрытый трубопровод, манометра и других.

Обратите внимание на некоторые изменения в программном обеспечении:

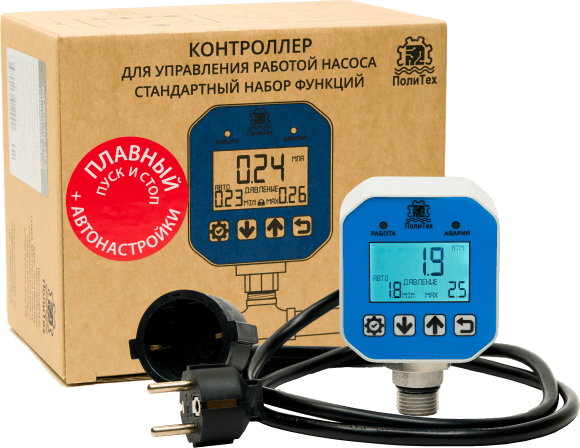

• По умолчанию установлен пуск через "0" - пуск насоса и реле только при прохождении синусоиды фазы через 0. Схема тиристорная. Сначала открывается тиристор, а потом подключается электромагнитное реле. Таким образом, на коротком промежутке времени пройдет плавный пуск. Рекомендуем использовать этот режим для всех погружных скважинных насосов.
• Для вибрационных насосов рекомендуем использовать режим плавного набора мощности (можно выбрать от 30 до 90% мощности для старта и разгонять насос от 3 до 6 секунд)
• Калибровка давления теперь проходит на пневмостанции, а не в водно-глицериновой смеси.

Основные функции:

• Управление (автомат/ручное) насосами мощностью до 5 КВт (без пускателя)
• Контроль аварий: световая и звуковая индикация
• Поддержка давления в заданном диапазоне с высокой точностью
• Защита от перепадов давления и скачков тока
• Реальная защита от «сухого хода» и работы на перекрытый трубопровод
• Мониторинг показателей работы, программирование и поддержание заданных параметров давления, управление трубопроводными системами
• Диагностика показателей работы системы для своевременного устранения неполадок и технического обслуживания оборудования
• Накопление статистической информации по работе системы

Для установки функции автоматического контроля рабочего давления в системе необходимо задать минимальное и максимально допустимое значение. При превышении максимального контроллер будет автоматически выключать насос, при падении ниже минимального – насос будет запускаться для подкачки. Поддерживает давление в системе в заданном диапазоне с точностью 0,01 МПа.

Для автоматического контроля за потребляемым током и отключения нагрузки при превышении максимального и минимального значения тока насоса, необходимо установить граничные значения тока работа насоса будет остановлена. Диапазон задания минимального тока 0,00- 29,9 ампер, максимальный ток 0,01-30,0 ампер.

Режимы работы контроллера для управления работой насоса «ПолиТех»:

• автоматический (на основе заданных значений параметров)
• в ручном режиме
• режиме отключения нагрузки

Изделие предназначено для контроля давления в не агрессивных не горючих средах: холодная и горячая вода, незамерзающие теплоносители, сжатый воздух, инертные газы.

ВНИМАНИЕ! Запрещается использовать прибор на трубопроводах с горючими газами, бензо- и масло- проводах, магистралях сжиженного газа.

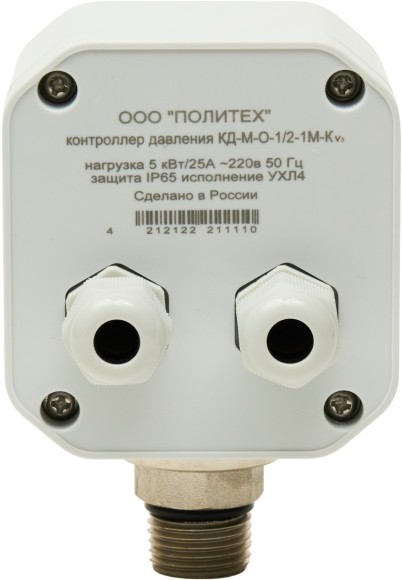

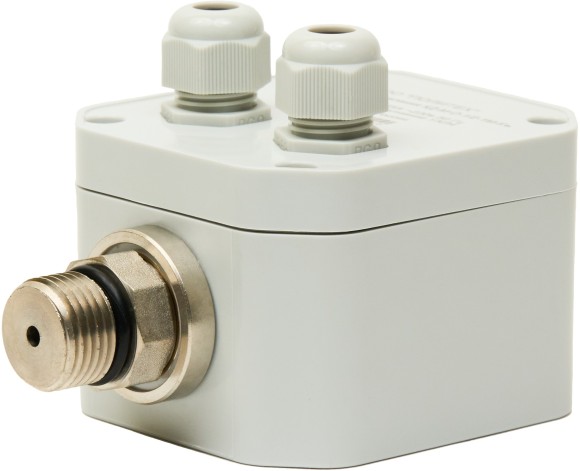

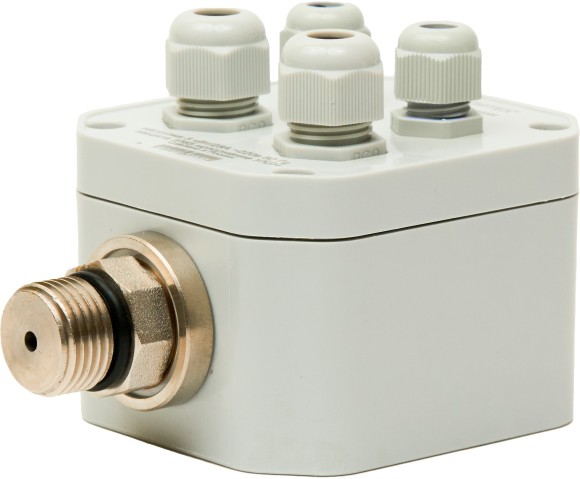

Монтаж контроллера для давления насоса производится в порт напорной магистрали или ресивера, с внутренней резьбой соответствующей резьбе контроллера. Если на трубах регулярно (в больших объемах) выпадает конденсат, необходимо подключать Контроллеры Политех для управления насосом через Трубку Перкинса.

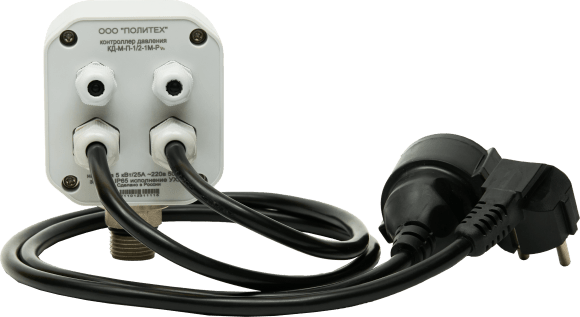

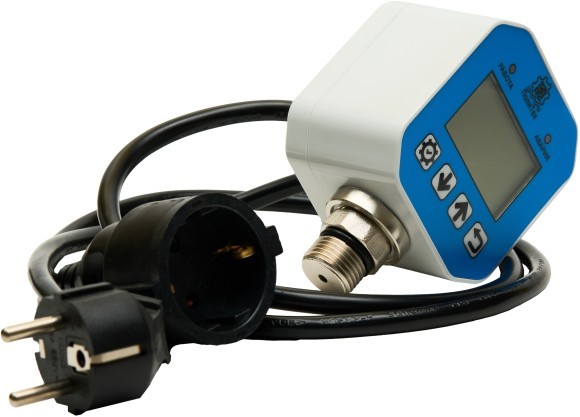

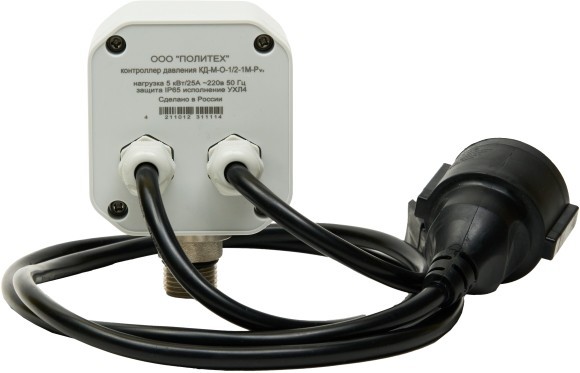

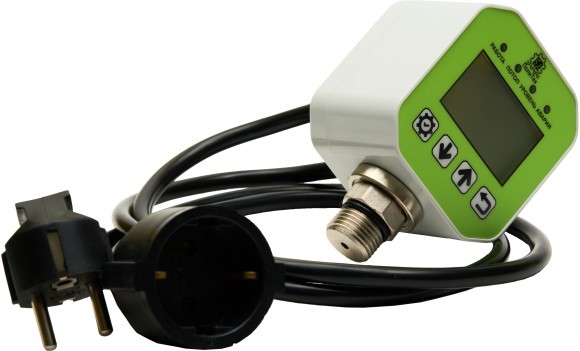

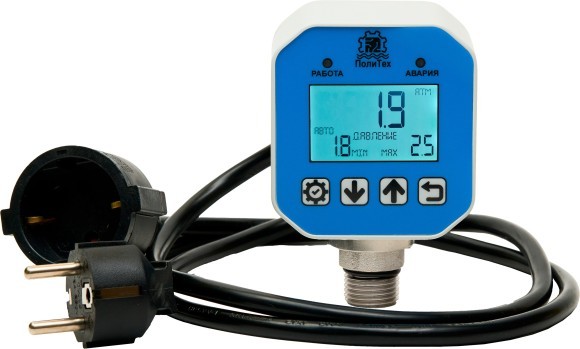

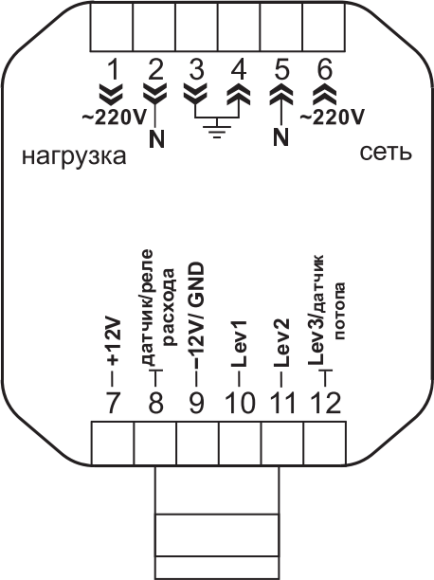

Для удобства подключения и запуска системы автоматического контроля насоса к устройству может быть подключен питающий кабель и вывод на насос. Сечение провода в этих кабелях 1,5 мм2. Если Ваш насос имеет мощность более 3 кВт необходимо заменить эти кабели на провода с большим сечением.

Товар сертифицирован! Сертификат соответствия № ЕАЭС RU C-RU.HB26.B.01097/20 серия RU № 0253910.
