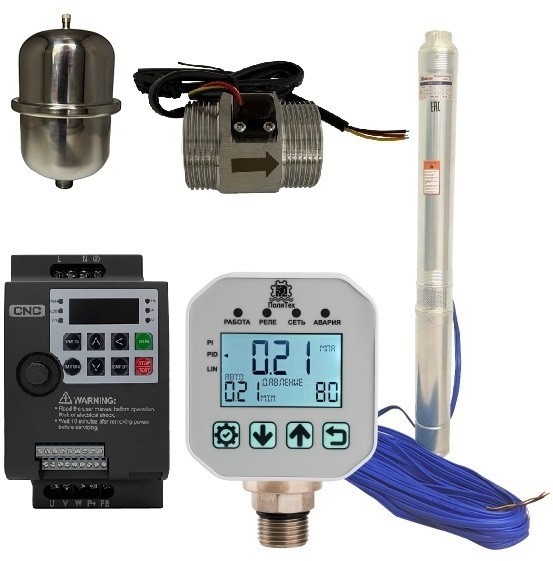

Комплект: погружной насос, насосная автоматика, частотный преобразователь, датчик расхода

Комплект: погружной насос, насосная автоматика, частотный преобразователь, датчик расхода

Комплект - насос трехфазный для воды, работающий от 220В, частотный преобразователь, контроллер давления, датчик расхода на 1'

Полное описание

Вес	23 кг
Производитель	Политех
Страна	Россия
Гарантия производителя	Да
Гарантия, лет	1

В наличии

Купить в 1 клик

Цена по запросу

37 300 ₽

0 ₽

Купить

Итого:37 300 ₽

Часто задаваемые вопросыПолучите ответы на часто задаваемые вопросы по насосной автоматике

Обзор
Характеристики
Отзывы0
Настройка
Видеоинструкции

Для настоящего плавного пуска и остановки насоса рекомендуется использовать трехфазные насосы. Именно они дают наибольший КПД системы, при использовании частотного преобразователя прослужат очень долго.
Насос оснащен кабелем длиной 30 м (сразу подключен). При необходимости можно приобрести кабель для наращивания 4*1,5мм2.
К комплекту прилагается инструкция на насос, на частотный преобразователь, на контроллер давления, а также памятка настройки частотного преобразователя при использовании готового комплекта.
Вращение насоса ПРОТИВ часовой стрелки. Подробные настройки в инструкциях
Габариты насоса в коробке: 1180*130*195 мм, вес насоса 16,5 кг, вес подключенного к нему погружного кабеля 2,5 кг.

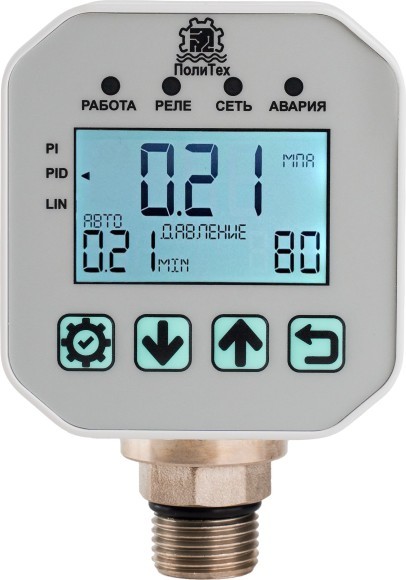

Самая профессиональная версия контроллера давления "Политех". PID, PI, линейное регулирование, управление однофазным насосом в режиме СТАРТ/СТОП. Система стабильного давления в системе водоснабжения, отслеживание данных и доведение команд по сети RS-485 MODBUS. Подходит для систем, где используются 3ф асинхронные насосы (220В и 380В), а также однофазные асинхронные насосы в режиме СТАРТ/СТОП с гидроаккумулятором. Может быть использован как дистанционный датчик давления с передачей данных по сети RS-485 MODBUS.

Контроллер ПолиТех с PID регулятором подходит для систем водоснабжения с высокими требованиями к поддержанию давления в системе, "системы стабильного давления", а так же подойдет для

управления системами водоснабжения с использованием частотного преобразователя/для управления каскадом из 2 насосов (ПЧ+реле с сухими контактами),
для работ в системах с большим количеством потребителей (поселки, многоквартирные дома),
для управления системами полива в тепличных хозяйствах,
управления насосами повышения давления в ЖКХ,
частным пользователям с высокими требованиями к стабильности давления,
компрессорного оборудования для поддержания точного давления воздуха,
поддержания стабильного давления в системах обратного осмоса и системах водоочистки.

Возможна интеграция с внешней системой "умный дом" (RS-485 MODBUS).

Подходит для управления: трехфазными насосами через частотный преобразователь, однофазными и трехфазными насосами через твердотельное реле (режим старт/стоп), а также через "сухие контакты" напрямую или с помощью электромагнитного контактора.

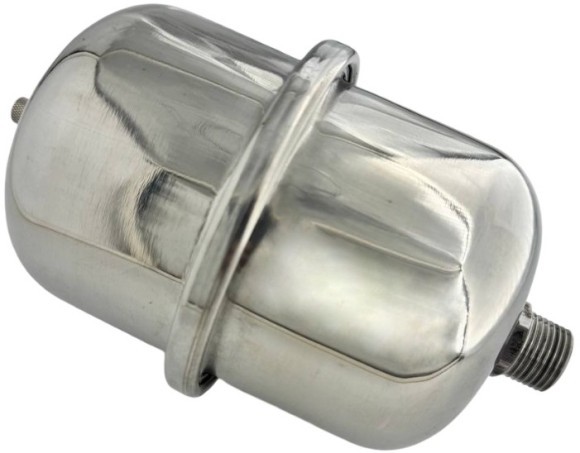

ВНИМАНИЕ! При использовании контроллера без частотного преобразователя в режиме СТАРТ/СТОП необходимо использование гидроаккумулятора. Рекомендуем воспользоваться калькулятором для подсчета объема гидроаккумулятора (основная страница на сайте). При использовании однофазного насоса подключение второго каскадного насоса невозможно!

Контроллер осуществляет управление частотным преобразователем через аналоговый выход 0-10В и сигнал управления СТАРТ/СТОП, имеет дополнительное многофункциональное силовое реле с сухими контактами, интерфейс для подключения внешних датчиков:

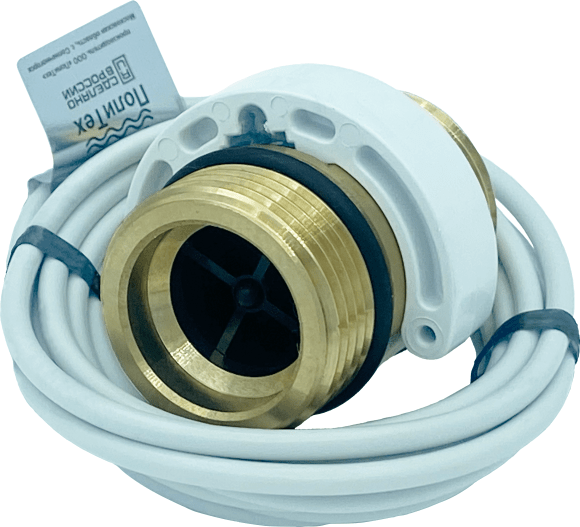

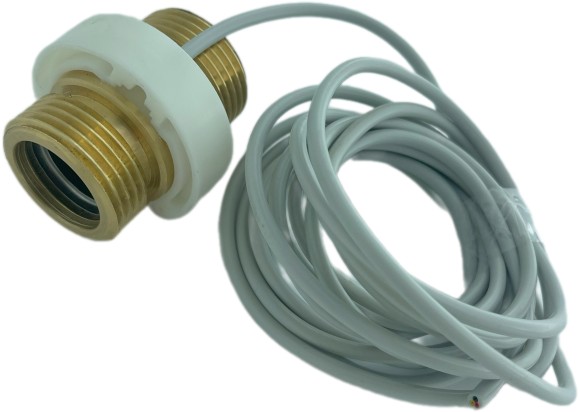

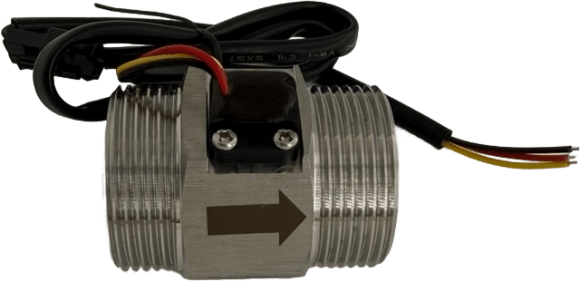

импульсные датчики протока
бистабильные датчики протока
датчики протечки/аварийного отключения.

Изделие предназначено для контроля давления в не агрессивных не горючих средах: холодная и горячая вода, незамерзающие теплоносители, сжатый воздух, инертные газы, изделие работает в слабосоленой воде на установках обратного осмоса.

ВНИМАНИЕ! Запрещается использовать прибор на трубопроводах с горючими газами, бензо- и масло- проводах, магистралях сжиженного газа.

Система PID-регулятор-ПЧ-насос позволяет создать т.н. "систему стабильного давления" с быстрым выходом на заданный параметр (уставку). По умолчанию применены следующие коэффициенты:

P_P = 2

P_I = 1,5

P_d = 1

P_t=0,2

На один прибор можно подключать до 2 насосов (1- основной - управление через ПЧ, 2 -дополнительный/резервный насос в каскаде через сухие контакты). Резервный насос подключается через сухие контакты. Резервный насос мощностью более 1,5 кВт рекомендуется подключать через пускатель или твердотельное реле, менее- можно напрямую к контроллеру (3,4 клеммы), нагрузочная способность контактов 16А резистивной нагрузки - 7А индуктивной нагрузки. Реле может быть запрограммировано на выполнение следующих функций:

управление однофазным насосом через электромагнитный пускатель/прямое подключение насоса
второй каскадный насос
оповещение о пониженном давлении в системе
оповещение о превышении давления в системе
оповещение об аварии

Контроллер давления накапливает статистическую информацию о времени работы насоса, об объеме перекачанной воды (при наличии импульсного датчика протока). Имеется развитая система таймеров и защит от режима "сухого хода", работы при пониженном давлении, превышения давления в системе, защита от частых запусков/остановок, превышения допустимой продолжительности непрерывной работы и т.д.

Товар сертифицирован! Сертификат соответствия № ЕАЭС RU C-RU.HB26.B.01097/20 серия RU № 0253910.

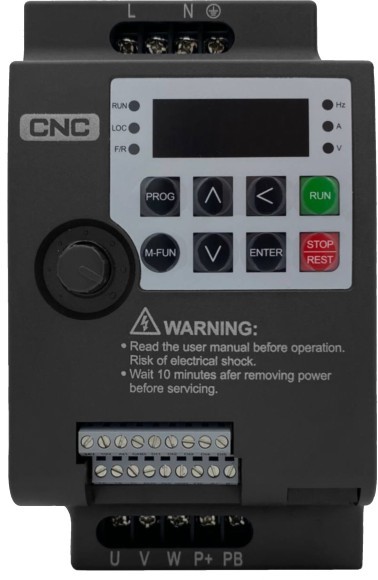

Для ПЧ CNC обязательно вводить вручную значение номинального тока:

Модель насоса	Номинальный ток, А
90QJD311-0.55 4*0.75MM2 0.55KW	4,3
90QJD316-0.75 4*1MM2 0.55KW	4,5
90QJD319-1.1 4*1MM2 1.1KW	6,4
90QJD323-1.8 4*1.5MM2 1.8KW	9,2
100QJD205-0.37 4*0.5MM2 0.37	2,3
100QJD208-0.55 4*0.75MM2 0.55KW	3
100QJD210-0.75 4*1MM2 0.75KW	3,7
100QJD214-1.1 4*1MM2 1.1KW	4,7
100QJD216-1.5 4*1MM2 1.5KW	6
100QJD220-1.5 4*1.5MM2 1.5KW	6,3

Вес	23 кг
Производитель	Политех
Страна	Россия
Гарантия производителя	Да
Гарантия, лет	1

Комплект: погружной насос, насосная автоматика, частотный преобразователь, датчик расхода отзывы

Настройка ПИД регулятора (краткие/основные):

1. Задаем уставку и верхний предел давления. Верхний предел – предел аварийного отключения контроллера. Уставка – желаемое давление в системе, которое необходимо поддерживать постоянно. В настройках уставка – слева (MIN), давление аварийного отключения (MAX)-справа.

** Если разница между уставкой и давлением аварийного отключения слишком мала, возможен повторяющийся сброс PI/PID в 0. Рекомендуем разницу не делать слишком маленькой.

2. Установить MIN и MAX значения выходного сигнала. Позволяет убрать «мертвый участок» в нижней части рабочей характеристики насосов. По умолчанию 20%-100%. Обычно эффективная работа насосов начинается от 50% их паспортной скорости вращения.

3. Выбрать режим управления - PID.

4. Проставить коэффициенты P, I, D. Коэфициенты по умолчанию:

P_P = 2

P_I = 1,5

P_d = 1

P_t=0,2

Работа PI и PID регуляторов описывается формулой:

PID (t) — Функция ПИД

PI (t) — Функция ПИ

P — пропорциональная составляющая

I — интегральная составляющая

D — дифференциальная составляющая

e (t) – текущая ошибка

Kp — пропорциональный коэффициент (P_P)

Ki — интегральный коэффициент (P_I)

Kd — дифференциальный коэффициент (P_d)

DT — дельта времени (P_t).

PID(t) = P (t) + I (t) + D (t);

P (t) = Kp * e (t);

I (t) = I (t — 1) + Ki * e (t) * DT;

D (t) = Kd * (e (t) — e (t — 1))/DT;

PI(t) = P (t) + I (t);

P (t) = Kp * e (t);

I (t) = I (t — 1) + Ki * e (t) * DT;

5. Максимальное время непрерывной работы насоса t12 – по умолчанию – 60 минут, если используете полив - выключить (OFF).

6. При использовании вместе с контроллером датчика потока – поставить DIG, ввести константу импульс/литр соответствующую датчику (зависит от диаметра датчика).

7. В контроллере имеется функция автоматического сброса ошибок – если нет возможности приехать на объект, либо доступ к месту установки затруднен.

Краткая инструкция по настройке частотного преобразователя:

Р101 - по умолчанию 3. Рекомендация 0 (управление стрелками больше /меньше)
Р102 - по умолчанию 0 Надо 1 (управление через клеммник)
Р107 - зависит от модели, время разгона. Установить ~3-5с
Р108 - зависит от модели, время замедления. установить 2-4с.

Р212 - номинальная скорость вращения. Ввести данные с бирки двигателя насоса.
Р213 - количество полюсов обмотки двигателя. Для наших погружных насосов установить 2

Правильное направление вращение ротора насоса: (вид сверху через прозрачный обратный клапан) - против часовой стрелки.
Рекомендуется до погружения насоса в скважину собрать электросхему и протестировать на низкой скорости вращения (2-4 Гц), убедиться в правильности сборки схемы.

PID, PI, линейное регулирование, управление однофазными и трехфазными насосами с помощью преобразователя частоты. Стабильное давление в системе водоснабжения, отслеживание данных и доведение команд по сети RS-485 MODBUS.
